Основная функция DIN, как и любого стандарта, унифицировать продукт и упрощать с ним работу. Например, для определения множества показателей, достаточно задать следующую информацию: DIN 933, M12 x 40, A4-70. Вследствие этого пропадает необходимость проверки всех свойств и требований к товару, поэтому клиент может быть уверен, что в заказе окажется именно нужный ему крепеж.
Стандарт включает в себя минимум одну из этих характеристик:
- форма головки (цилиндрическая, шестигранная, потайная и т.д.)
- тип резьбы (стандартная метрическая, принятая ISO, дюймовая, трапецеидальная и т.д.)
- длина резьбы
- шаг резьбы
- материал и класс прочности
- варианты покрытия и прочностные показатели

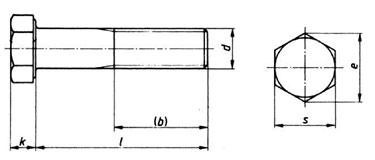

b = длина резьбы, не доходящая до головки (винты с частичной резьбой)
d = диаметр резьбы в мм
е = шаг между углами головки
к = высота головки
I = номинальный размер крепежа (характеризует, как измеряется длина)
S = размер для ключа
Рассмотрим на примере, что именно характеризуют следующие показатели:
DIN 931 = болт с шестигранной головкой и неполной резьбой
M = метрическая резьба ISO
12 = d, диаметр резьбы крепежа длиной 12 мм
X 40 = l, номинальная длина, мм
A4 = класс материала (т.е. нержавеющая сталь A4)
-70 = класс прочности 70
P = шаг резьбы, который указан с помощью числа. Если цифра не указана, то подразумевается стандартная резьба болта. (M 12 x 40). Шаг пишется только в случае крепежа с нестандартной резьбой, например, M 12 x 1 x 40.
